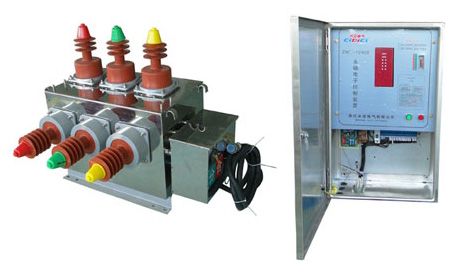

ZW6永磁

ZW6-12/M系列永磁高压真空断路器,融合了当今世界最新的永磁机构与环氧树脂整体浇注固态绝缘工艺等先进技术,并采用了真空开断技术,具有电寿命长、开断可靠和长期完全免维护的特点。外绝缘采用进口户外专用型环氧树脂整体浇注而成,具有耐紫外线,防闪络,抗污染等优点。本产品完全无油,无SF6,免维护,不污染环境。ZW6永磁真空断路器采用先进的永磁机构,机械性能稳定可靠;并装有手动分闸机构,必要时可现场手动分、合闸操作。该产品具有体积小、重量轻、操作方便、运行可靠、无污染、免维护等诸多优点。
★产品的主要特性:
      环氧树脂固体绝缘、无油、无SF6、对环境无危害
      真空开断、纵向磁场灭弧、稳定可靠
      进口户外专用型环氧树脂,耐紫外线、防闪络,不易老化
      永磁操作机构,免维护,可长期可靠工作
      双稳态永磁机构,不会退磁,可永久使用
      机械寿命最少可以达到20000次以上
      结构紧凑、体积小、重量轻,便于安装和运输
      箱体经过特殊处理,无锈蚀,可保持外形持久美观(可选用不锈钢箱体)
      采用高智能型微机控制器,提供多种功能,可满足用户的各种要求
      可配FTU实现远方控制、监视以及实现SCADA功能
永磁真空断路器的整体优势
     1、可靠性高,免维护、受用寿命长,经过23000次分闸反向激磁试验证明,退磁率小于1%
     2、机构寿命长,大于10万次
     3、保持力大,机构体积小型化:31.5kA的机构,直径小于125mm,高度小于120mm,实际保持力5000N
     4、采用非对称磁路结构,合闸线圈的电磁力与永磁体产生的合力是满足真空灭弧室反力特性的最优方案。
     5、机构分闸、合闸的触动时间短,全分闸、全合闸时间短。
     6、重量轻、安装方便,通用性强。
     7、手动分闸简易、可靠。
     8、线圈激磁电压供电灵活:可采用220DC/220AC, 110DC/110AC。
     9、具有分、合闸互锁功能
     10、激磁电压欠压报警、闭锁功能。
     11、配合永磁机构完成开关合、分闸操作,带闭锁功能
     12、监测控制回路电压,低电压时告警并闭锁合、分闸操作
     13、带有通讯功能,可调节开关合、分闸动作时间
     14、控制器带有智能防跳逻辑,确保开关不会出现跳跃现象
     15、采用IGBT控制原理,相比接触器方式有很高的操作寿命
     16、高度集成 :
     a、控制器体积小巧,模块化设计,适合开关内部装配;
     b、控制器核心CPU板卡全表贴封装,集成度高;
     c、核心CPU与外围所有接口全部光电隔离,驱动力强,可靠性高;
     d、控制回路采用大容量IGBT,并且带有阻容吸收,适用于大部分永磁机构
