VS1永磁式

概述

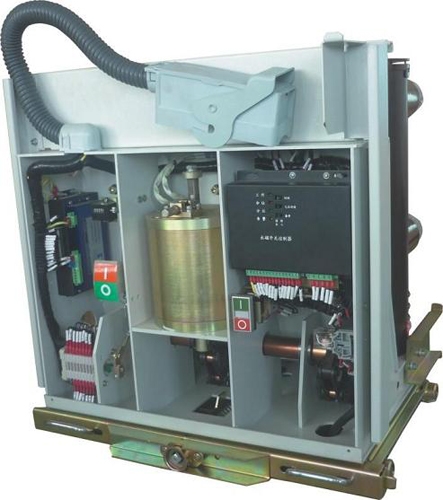

VS1-12M型户内永磁真空断路器(以下简称断路器)是用于12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。由于断路器采用专利产品CKY型永磁机构与直接传动结构设计，使其具有优异的性能，特别适用于频繁操作，或多次开断短路电流的场所。断路器配用专用推进机构，组成手车单元。
型号及含义
主要技术参数
序号
项目
单位
数据
1
额定电压
KV
12
2
最高工作电压
KV
630
630
630
3
额定电流
A
1250
1250
1250
4
额定短路开断电流
KA
20
25
31.5
5
额定短路关合电流
KA
50
63
80
6
额定峰值耐受电流
KA
50
63
80
7
4S额定短路耐受电流
KA
20
25
31.5
8
额定绝缘水平
工频耐压（额定开断前后）
KV
42（断口48）
冲击耐压（额定开断前后）
75（断口84）
9
额定操作顺序

分-0.3-合分180s-合分
10
机械寿命
次
1000
11
额定短路开断电流开断次数
次
50
12
操作机构额定合闸电压（直流）
V
110,220
13
操作机构额定分闸电压（直流）
V
110,220
14
触头行程
mm
11±1
15
超行程（触头弹簧压缩长度）
mm
3.5±0.5
16
三相分、合闸弹跳时间
ms
≤2
17
触头合闸弹跳时间
ms
≤2
18
平均分闸速度
m/s
0.9~0.12
19
平均合闸速度
m/s
0.4~0.8
20
分闸时间
最高操作电压下
s
≤0.05
最低操作电压下
≤0.08
21
合闸时间
s
0.1
22
各相主回路电阻
υΩ
60
50
23
动静触头、允许磨损累积厚度
mm
3

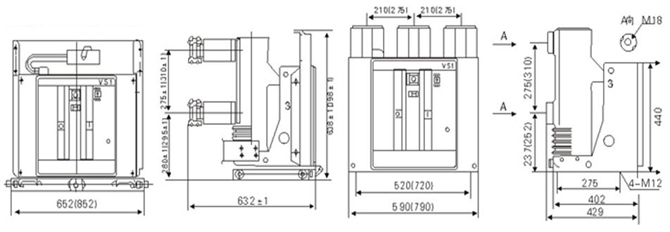

外形及安装尺寸
