概述

ZW8GC－12智能加高型系列户外高压真空断路器具有自备操作电源AC220V（110V）和计量电压互感器10000/100V（220V）。二相计量电流互感器0.2S变比任意选择。具有过闸功流跳能柱上高压智能真空断路器(户外高压看门狗开关)，主要用来开断关合农网、城网和小型电力系统的负荷电流，过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。重合器型智能断路器。基本型与重合控制器配合适用于易取电源的场合，PT型与重合控制器配合适用于无电源的场合，智能断路器适用于辐射型供电及环网供电系统，帮助系统消除瞬时故障，自动恢复供电，也可隔离永久故障，实现配网自动化。
    智能断路器具备1～3次重合闸功能，且重合器参数可以整定；
    智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数可以连续整定；
    智能断路器具备小电流接地保护功能，且参数可以连续整定；
    ZW8-12C智能断路器既可以实现有线远方控制，也可在杆下无线遥控。用于交流50Hz,电压10～12kV的三相电力系统,作为分断,关合负荷电流之用，它具有过载及短路保护功能,速断保护功能,定时限延时保护功能,自动重合闸功能,还可根据用户需要配装避雷器或隔离开关(即断路器与隔离开关组合,以下简称"组合智能型断路器")等.该智能型断路器自备电源,可就近遥控操作,备有CT,PT接口,可满足遥测要求.    断路器有灭弧装置，故断路器能够带负荷操作，不但能操作负荷电流，还能操作故障（短路）电流；断路器有良好的封装形式，故单纯观察断路器，不能直观地确定其是处在闭合或断开位置。
    隔离开关没有灭弧装置，虽然规程规定其可以操作于负荷电流小于5A的场合，但其总体属于不能带负荷操作；但隔离开关结构简单，从外观上能一眼看出其运行状态，检修时有明显断开点。
    断路器在使用中简称为“开关”，隔离开关在使用中简称为“刀闸”，二者常联合使用。

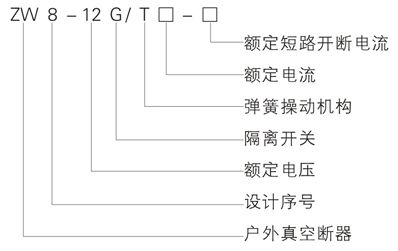

型号及其含义

主要技术参数

序号	名称		单位	数据
				6.3KA	12.5KA	20KA
1	额定电压		kV	12
2	最高工作电压		kV	12
3	额定电流		A	630
4	额定短路负载开断电流		kA	6.3	12.5	20
5	额定短路关合电流(峰值)		kA	16	31.5	50
6	额定峰值耐受电流		kA	16	31.5	50
7	额定短时1min耐受电流		kA	6.3	12.5	20
8	额定绝缘水平	工频耐压(干式)	kV	42
		雷电冲击耐压(峰值)		75
9	额定操作顺序			分-0.3S-合分-180S-合分
10	机构寿命		次	10000
11	额定短路开关电流开关次数		次	30
12	操作机构额定合闸电压		V	110,220
13	操作机构额定分闸电压		V	110,220
14	触头开距		mm	11±1
15	超行程(触头弹簧压缩长度)		mm	3
16	三相分、合闸不同期性		ms	≤2
17	触头合闸弹跳时间		ms	≤2
18	平均分闸速度		m/s	1.0±0.2
19	平均合闸速度		m/s	0.7±0.15
20	分闸时间	最高操作电压下	s	0.015-0.05
		最低操作电压下		0.03-0.06
21	合闸时间		s	0.025-0.05
22	各相主回路电阻(组合断路器主回路电阻)		μΩ	≤120(≤200)
23	动静触头允许磨损累计厚度		mm	3

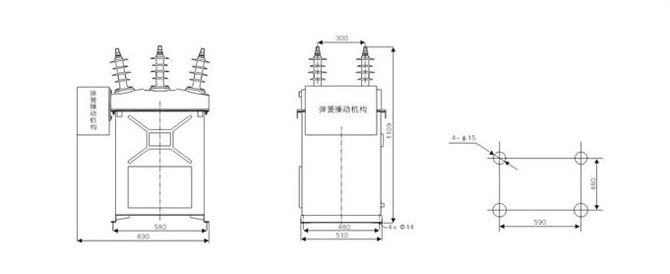

外形及安装尺寸图
