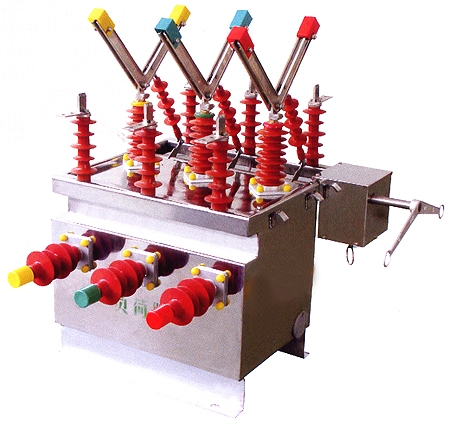

ZW27Q-12双电源

1.概述
ZW27Q-12型高压双电源互投装置(以下简称装置)是由一台高压真空断路器和智能控制器两部分组成。应用于交流50赫兹、额定电压12KV以下、额定电流至630A的双路电源供电系统中,当一路电源发生停电或欠压时自动切换到另一路正常电源供电,可靠保证供电的连续性。同时具有短路及过流等保护互锁功能,有效避免了负载故障时不必要的再次供电冲击。在常用电源发生故障停电时,切换装置可以完成与备用电源的自动切换,以保证可靠性和安全性。也可根据负载的需要进行两路电源之间的选择切换。特别适用于不允许断电的重要场所,作为保证连续供电的重要电气控制装置。为新一代设计新颖、性能完善、安全可靠、自动化程度高、使用范围广的自投自复型双路电源自动切换产品。产品在设计上保证了两路高压电源的完全隔离,同时采用完善可靠的机械和电气连锁,因此具有非常高的安全性和可靠性。该产品适用于对供电可靠性和安全性要求较高的双电源电力用户,作为双电源供电系统的控制和保护设置。
产品广泛使用于油田、矿山、冶金、化工、铁路、通讯、机械等10kV配电线路,工矿企业10kV线路。

2.型号及其含义

3.符合标准
3.1 IEC 60947-1 总则
3.2 IEC 60947-6-1 (1989) <<自动转换开关电器>>
3.3 GB 14048.11
3.4 IEC 60947-2 GB14048.2 <<断路器>>
4.正常工作条件
4.1周围空气温度上限值不超过+55℃,下限值不超过-25℃。
4.2安装地点的海拔高度不超过2000米。
4.3大气的相对湿度在周围空气温度为+40℃的时不超过50%,在较低的温度下可以有较高的湿度;最湿月的
月平均最低温度为+25℃时,平均******相对湿度为90%,并考虑到因湿度变化发生在产品表面的凝露。
4.4污染等级为三级。
4.5运行地点无强烈震动和冲击,无腐蚀金属和破坏绝缘的有害气体,无严重尘埃,无导电微粒和爆炸危险物质。

5.主要技术参数
项目
单位
参数
额定电压
kV
12
额定电流
A
630
额定短路开断电流
kA
20
额定短路关合电流(峰值)
50
额定峰值耐受电流
50
额定短时耐受电流
20
额定短路持续时间
S
5
额定绝缘水平
雷电冲击耐压(峰值)
kV
75
1min工频耐压
干试
42
湿试
34
额定操作顺序

-0.3s-合分-180s-合分
额定短路电流开断次数
30
机械寿命
10000
额定操作电压(分合线圈)
V
DC220110AC220
动静触头允许磨损累计厚度
mm
3
过电流脱扣器额定电流
A
5
电流互感器电流比

200/5  400/5  600/5
触头开距
mm
9±1
触头超程
3±1
平均分闸速度
m/s
1.0±0.3
平均合闸速度
1.0±0.25
分闸时间(分励脱扣)
最高额定操作电压
ms
60
最低操作电压
100
合闸时间
100
合闸弹跳时间
2
三相分合闸同期性
2
每相回路直流电阻
μΩ
200
储能电机
额定电压
V
-220
额定功率
W
70
储能时间
S
10
重量
kg
210
6.智能控制器
6.1 控制器主要技术参数:
6.1.1额定电压:AC220V允许偏差-15%~+10%
6.1.2额定频率:50HZ允许偏差-5%~+5%
6.1.3波形畸变<10%
6.1.4机械寿命:(N-R-N循环)为10000
6.1.5过流可调范围:4-7A
6.1.6速断可调范围:7-16A
6.2 产品特点
6.2.1配有LCD显示屏、故障报警;
6.2.2抗干扰能力强、精度高;
6.2.3保护功能齐全;
6.2.4自动启动往复切换;
6.2.5切换时间延时可调、动作时间准确;
6.2.6手动自动和无线遥控分、合闸功能;
6.2.7防涌流、防过流、体积小、分断高、结构紧凑、外形美观;
6.2.8防腐性能好,供电可靠;
6.2.9无噪音运行,节能低耗,安装方便操作简单,稳定性能高。
6.3 性能特点
本装置其控制功能见下表:在自动控制状态下,电源正常时应由常用电源供电,当常用电源出现异常时,经一定的延时后自动切换至备用电源供电;当常用电源恢复正常后,经一定的延时后自动返回到常用电源供电。
常用电源
备用电源
控制功能
正常
正常
常用电源供电:Q2分,Q1合。
异常
正常
装置中高压真空断路器分闸,经过延时后Q1分闸、Q2合闸,再经过延时5秒后,高压真空断路器合闸,备用电源供电。
恢复正常
正常
装置中高压真空断路器分闸,经过延时后Q2分闸、Q1合闸,再经过延时5秒后,高压真空断路器合闸,恢复常用电源供电。











: Q1---常用电源投退刀闸
    Q2---备用电源投退刀闸。
切换动作延时(0999S,用户无特殊要求时出厂整定在10S)。
返回动作延时(0999S,用户无特殊要求时出厂整定在10S)。

6.4 控制器面板说明
1.常电保险管座
2.备电保险管座       3.LCD显示屏         4.常电开关           5.备电开关
6.常电过流延时时间调节按键           7.备电过流延时时间调节按键(未使用)
8.常电合闸解锁按钮(指示灯:红)            9.常电分闸按钮(指示灯:绿)
10.备电合闸解锁按钮(指示灯:红)         11.备电分闸按钮(指示灯:绿)

严禁在装置中高压真空断路器合闸的情况下,手动拉动投退刀闸摇臂进行切换操作!!!
注:在单真空断路器,双刀闸投送型双电源互投装置中,智能控制器的备电过流延时时间调节不使用,常电过流延时时间调节用于终级输出的故障保护,故只需一套保护系统即可。
7.2 智能控制器安装尺寸图
注:高压互投装置和高压PT安装时,请按高压安全绝缘距离隔离安装。高压侧所用电缆必须采用相应电压等级高压电缆,且遵循相关安全绝缘距离规定走线。所有设备外壳必须安全可靠接地。低压侧电缆也需注意安全绝缘距离布线。
注:高压互投装置安装时,请按高压安全绝缘距离隔离安装。高压侧所用电缆必须采用相应电压等级高压电缆,且遵循相关安全绝缘距离规定走线。所有设备外壳必须安全可靠接地。低压侧电缆也需注意安全绝缘距离布线。
