ZN85-40.5

概述
ZN85-40.5(3AV3)户内真空断路器是分司与西安高压电器研究所联合设计并生产的。本产品适用于安身之处电压40.5kV,三相交流50Hz的户内高压设备,可供工矿企业、发电厂及变电站作为分合负荷电流、过载电流、短路电流之用,并适用开频繁操作场合。

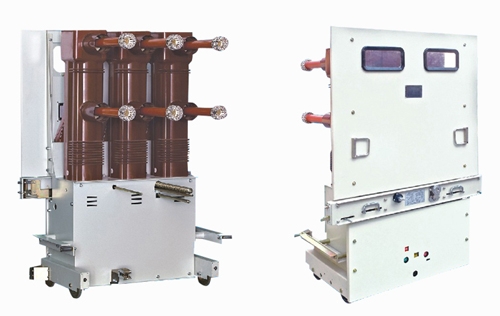

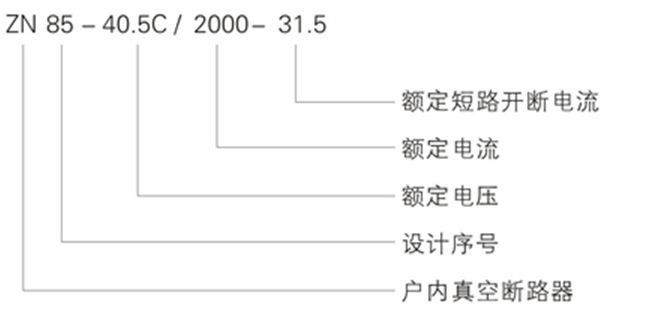

型号及含义
使用环境条件
海拔高度:不超过2000米;
环境温度:上限为+40,下限为+15
相对湿度:日平均值不大于95%,
     月平均值不大于90%;
地震烈度:不超过8度;
没有火灾爆炸危险,没有剧烈震动及化学腐蚀等严重污秽的场所。
超出上述环境条件时,请用户与制造厂共同协商。
结构特点
断路器采用灭弧室在上,机构在下的整体布置的结构,利于调试。
采用空气与有机材料复合绝缘结构,设计紧凑,重量轻。
可配美国Cutler-Hammer公司的真空灭弧室和国产ZMD真空灭弧室,两种灭弧室采用纵磁场灭弧,低截流,非对称开断性能好。
简单的弹簧操作机构,10000次操作免维护。
主要技术参数
项目
单位
数据
额定电压
kV
40.5
1min工频耐压(有效值)
kV
95
雷电冲击耐压(峰值)
kV
185
额定频率
Hz
50
额定电流
A
1250 1600 2000
额定短时耐受电流
kA
25 31.5
额定峰值耐受电流
kA
63 80
额定短路持续时间
s
4
额定短路开断电流
kA
25 31.5
额定短路关合电流
kA
63 80
额定操作顺序

O-0.3s-CO-180s-CO
开断时间
ms
80
额定短路开断电流开断次数
20
单个电容器组开断电流
A
630
背靠背电容器组开断电流
A
400
额定操作电压
V
-110/110 -220/220
机械寿命
10000

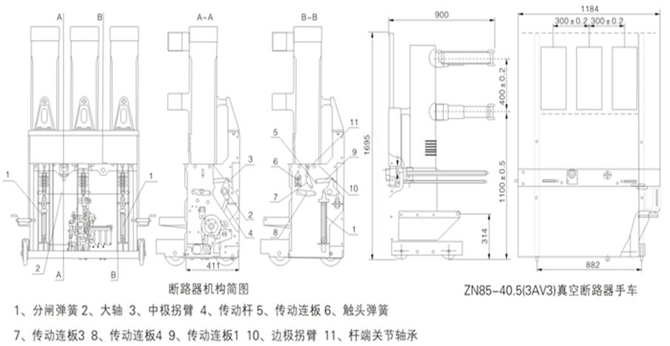

外形及安装尺寸
