zn65

概述:

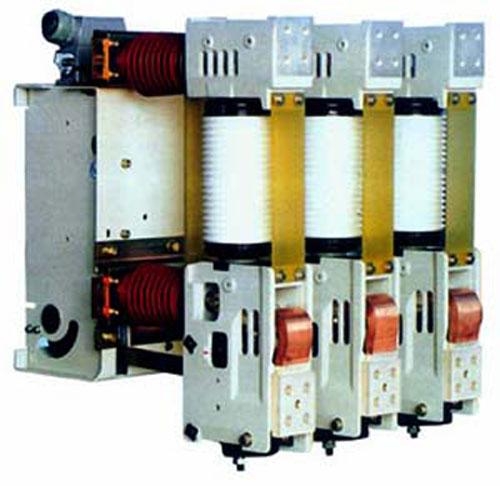

    ZN65A-12系列户内高压真空断路器主要用于 12kV电力系统,作为发电厂、变电站以及工矿企业动力设备的保护和控制单元。适用于频繁操作场所。
主要特点:
1    断路器采用与断路器一体的整体式布局,按功能进行单元模块化设计,给断路器带来高质量、高可靠性和操作安全性,极大减少维护量。
2    用独特的变直传动机构驱动灭弧室的动触头,减轻了运动系统的质量,降低了合闸功,提高刚分速度。
3    断路器储能机构简单,功能高度集中,调整环节少,可靠性高,机械寿命长,维护量少。
4   适配性好,可方便用于KYN18、XGN2、GG-1A等多种柜型。
主要技术参数:
序号
项目
单位
数        值
1
额定电压

kV
12
2
工频耐受电压(1min)
42
3
雷电冲击耐受电压(峰值)
75
4
额定频率
Hz
50
5
额定电流
A
630、1250、1600、2000、2500、3150
6
 额定短路开断电流(有效值)
kA
20
25
31.5
40
7
 额定短时耐受电流(有效值)
20
25
31.5
40
8
 额定短路电流持续时间
S
4
9
额定峰值耐受电流(峰值)
kA
50
63
80
100
10
额定短路关合电流(峰值)
50
63
80
100
11
额定单个/背对背电容器组开断电流
A
630/400
12
机械寿命
10000
13
额定短路电流开断次数
30
14
额定操作顺序

     ★分-0.3 s –合分-180 s -合分    ☆分-180s –合分-180 s -合分
